在线咨询T-450 镀层测厚仪

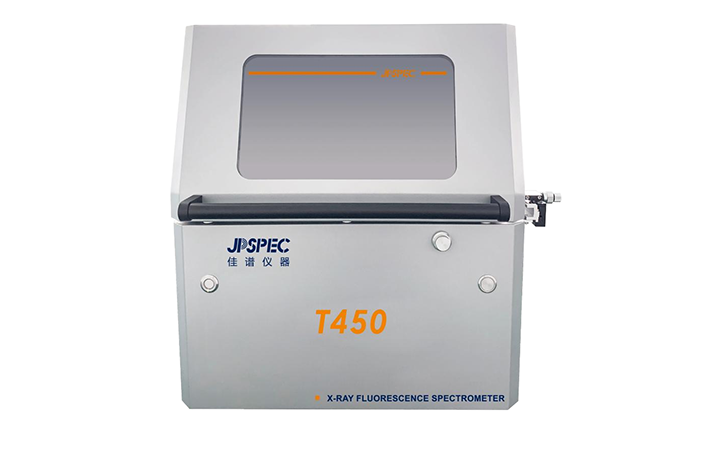

T-450 是一款应用广泛的能量色散型 X 射线荧光镀层测厚及材料分析仪。它非常适用于无损测量镀层厚度、材料分析和溶液分析,同时还能检测大规模生产的零部件及印刷线路板上的镀层。适用于客户进行质量控制、进料检验和生产流程监控。
产品性能
稳定性 :T-450 有着良好的长期稳定性,不需要经常校准仪器。
无需制备样品 : 无论是对镀层系统还是对固体和液体样品,仪器都能在没有标准片的情况下进行测量和分析。
综合性能 : 镀层分析定性分析定量分析镀液分析统计功能
技术参数
测量元素范围 | 铝(AI)-铀(U) | 探测器 | 大面积探测器 |
应用分析 | |||
光路系统 | 垂直照射 | 放大倍数 | 光学 40-60X |
显示模式 | 元素频谱显示 | 元素显示 | 标签图案显示 |
指标显示 | 显示元素及测量数值 | 摄像头 | 高清晰工业摄像头 |
放大功能 | 局部倍大 | 视窗大小 | 无级别式视窗大小 |
温度控制 | 前置放大及机箱温度控制 | ||
应用 | 单镀层,双镀层,合金镀层,电镀液 | ||
主机箱 | |||
输入电压 | AC220V±10% 50/60HZ | 通讯方式 | 高速USB传输 |
外观尺寸 | 555*573*573mm | 腔体尺寸 | 410*478*245mm |
X射线源 | |||
X射线管 | 高精度微聚焦光管 | 高压 | 0-50kV(程控) |
管电流 | 0-1mA(程控) | 目标靶 | W靶 |
检测配置 | |||
操作模式 | 高精度手动调节 | 位置控制 | XY 微米级手动调节 |
观察窗口 | 高透铅玻璃 | 测试时间 | 10-40s |
软件特性 | FP 算法,自动判断故障及校正,自动补偿算法 | ||
准直器 | |||
种类 | 固定型单孔 | 尺寸 | 0.2mm |
多通道分析 | |||
探测器道址 | 4096道址 | 温度控制 | 自动前置放大温度控制 |
工作特点
·测量 5 层 (4 层镀层 + 底材层 ) 镀层,同时分析 15 种元素, 自动修正 X 射线重叠谱线
·测量精度高、稳定性好,测量结果精确至 uin
·快速无损测量,测量时间短,最快 10s 内得出测量结果
·可分析固体、溶液;定性、半定量和定量分析
·材料鉴别和分类检测,材料和合金元素分析,元素光谱定性分析

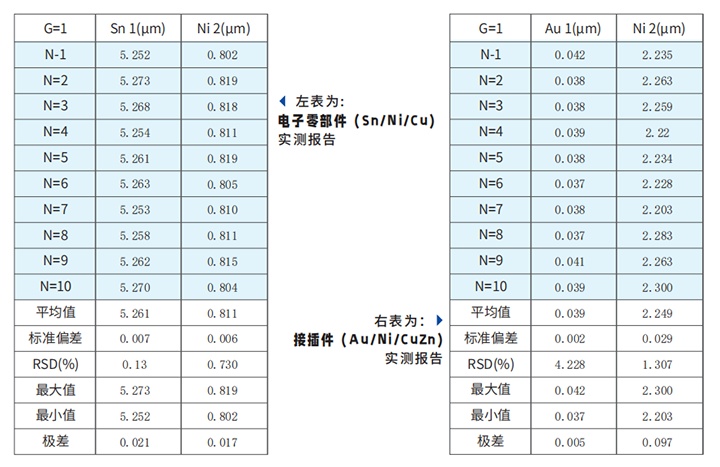

·强大的数据统计、处理功能:平均值、标准偏差、相对标准偏差、最大值、最小值等
·结果输出:直接打印或一键导出到 PDF、Excel 文件;报告包含数据、图像、统计图表、客户信息等
·测量位置预览功能;高分辨率彩色 CCD 样品观察系统,标准光学放大倍数为 30 倍
·提供全球服务及技术支持
应用领域:
电子行业
·确保元件可靠性,测量焊料合金成分和镀层厚度
·优化质量控制,确保产品生命期
如:分析导电性镀层金、钯厚度;测量电脑硬盘上的 NiP 层的厚度
五金电镀行业
·快速简单的分析,同时进行单层或多层镀层厚度测量和成分分析
·最多分析 4 层镀层
