A550合金分析仪

A550,配置了真空测试系统,增加了元素测试范围,探测器配备SDD的测试系统,对于矿石间各元素进行检测,减少元素间干扰

全国服务热线:400-658-1808 / 13812610266

在线咨询

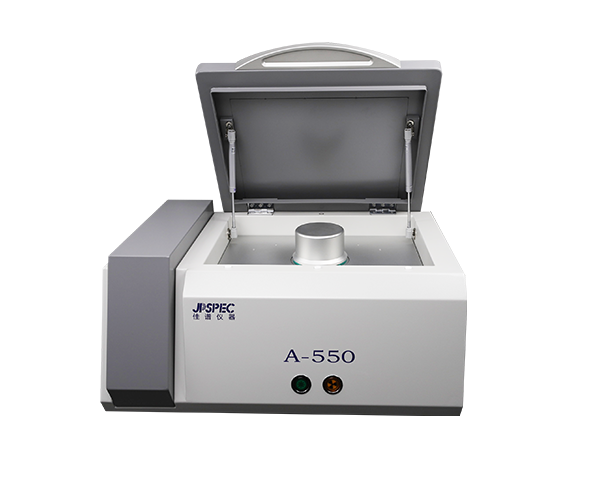

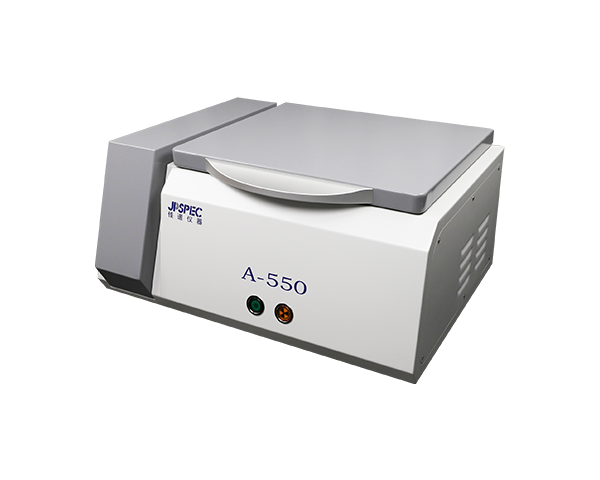

A550合金分析仪

1.应用领域:

1.1. ROHS\无卤检测指令

1.2. 合金分析领域 (特别是轻元素)

       锌铝合金成分分析

       铝合金成分分析

       铜合金牌号判定、成分分析

       不锈钢成分分析(抽真空轻元素检测)

       铸铁成份分析  等

1.3. 镀层成分分析

       镀层厚度分析

       镀层环保检测

1.4. 仪器规格

仪器腔尺寸400mmX340mmX80mm
仪器外观尺寸700mmX510mmX336mm
仪器重量56kg

1.5. 工作条件:

● 工作温度:15-30℃

● 相对湿度:40%~70%

● 电    源:AC :220V ±5V、


1.6. 技术性能及指标:

1.6.1. 元素分析范围从钠(Na)到铀(U);

1.6.2. 元素含量分析范围为1PPm到99.99%;

1.6.3. 测量时间:100-300秒(可调);

1.6.4. RoHS指令规定的有害元素(限Cd/Pb/Cr/Hg/Br/Cl)其检测限度达1PPM;

1.6.7. 能量分辨率为129±5电子伏特;

1.6.8. 温度适应范围为15℃至30℃;

1.6.9. 电源:交流220V±5V(建议配置交流净化稳压电源);


1.7.产品特点

1.7.1  A550,配置了真空测试系统,增加了元素测试范围,探测器配备SDD的测试系统,对于矿石间各元素进行检测,减少元素间干扰

1.7.2 整体结构化设计,仪器美观大方。

1.7.3采用美国最新型的SDD硅飘移探测器,电致冷而非液氮制冷,体积小、数据分析准确且维护成本低。

1.7.4采用自主研发的SES信号处理系统(数字多道),有效提高峰背比,让测量更精准。

1.7.5一键式自动测试,使用更简单,更方便,界面更人性化。

1.7.6七种光路校正准直系统,根据不同样品自动切换。

1.7.7多重防辐射泄露设计,辐射防护级别属于同类产品Highest。

1.7.8优化一体化散热设计,使整机散热性能得到更大提高,确保X射线源的运行安全。

1.7.9独有的机芯温度监控技术,确保射线源的安全可靠运行,有效延长其使用寿命,降低使用成本。

1.7.10多重仪器配件保护系统,并可通过软件进行全程监控, 让仪器工作更稳定、更安全。

1.7.11专用真空测试软件,是否抽真空可自由选择,真空度实时显示,标准视窗设计,界面友好,操作简便,所有控制均在轻点鼠标之间。

1.7.12本机采用USB2.0接口,有效保证数据准确高速有效的传输。

1.7.13独有的全自动真空系统,彻底屏蔽空气对轻元素测试的影响,极大提高了轻元素的检出限,同时也扩大了检测范围。

1.7.14一体化真空腔体设计,有效地保证了符合测试要求的真空度,同时提高了设备的可维性。

1.7.15抽真空测试和不抽真空测试转换简单,方便客户使用;同时开盖即解除真空,安全、简单实用。



2.仪器硬件部分主要配置

2.1 SDD电制冷探测器:

2.1.1. SDD电制冷探测器;分辨率:145±5e电子伏特

2.1.2. 放大电路模块:对样品特征X射线进行探测;把探测采集的信息,进一步放大。


2.2  X射线激发装置:

2.2.1. 灯丝电流输出MAX:1mA;

2.2.2 .属于半损耗型部件,使用寿命大于5000小时


2.3  高压发射装置:

2.3.1. 电压输出MAX: 50KV;

2.3.2. 电压输出MIN:   5KV,可控调节

2.3.3. 自带电压过载保护


2.4 一体化真空系统

2.4.1 具有低震动、低噪音、自保护及抽速快等优良性能的真空泵系统;

2.4.2 几何抽速:60 L/min(50Hz)

2.4.3 压力:6.7×10-2 Pa


2.5 数字多道分析器:

2.5.1. 将采集的模拟信号转换成数字信号,并将处理结果提供给上位机软件;

2.5.2  道数MAX: 4096;

2.5.3  包含信号增强处理功能;


2.65光路过滤模块

2.6.1  降低X射线光路发送过程中的干扰,保证探测器接收信号准确;

2.6.2  将准直器与滤光处整合;


2.7  准直器自动切换模块

2.7.1 多达7种选择,口径分别为8-1#, 8-2#, 8-3#, 8-4#,6#, 4#, 2#。


2.8  滤光片自动切换模块

          2.8.1五种滤光片的自由选择和切换。


2.9  准直器和滤光片的自由组合模块

          2.9.1 多达几十种的准直器和滤光片的自由组合。


2.10 工作曲线自动选择模块

2.10.1 自动选择工作曲线,摒弃手动选择,避免人为操作失误,将自动化和智能化

          演绎得更完美,使操作更人性,更方便。



3. 专用软件JPSPEC-FP

3.1.1软件简介

专门针对金属材料元素成份检测而开发(含真空控制功能),对采集的光谱信号进行数据处理、计算并报告显示测量结果。

3.1.2功能介绍

※应对不同矿产材料可调式数据,测量时间为100-300秒(可调)

※操作界面简洁直观,使用方便,无需专业人士操作


3.2软件界面如下图所示:



※可自动选择适合的校准曲线,测量更方便,更准确

※中英文界面自动切换,并具有第三方语言订制功能

※自动校准仪器

※自带样品材质定性分析,防止手动用户选择错误曲线

※多种报告形式打印

※可同时显示多个光谱图

※仪器测试参数及真空度实时显示,所有掌控一目了然

※独有的机芯温度监控技术,保证X射线源的安全可靠运行,有效延长其使用寿命,降低使用成本。



4. 样品配置

标准样品用于制作工作曲线


4.1  样品腔

开放式大样品腔:610mm×320mm×100×

半封闭样品腔(抽真空时):Φ100mm×h75mm



4.2  标样

银校正片



5.标准附件

低噪音快抽速真空泵

※体积小、重量轻、结构简单,易于保养和维修

※抽速快,20S即可达到真空测试要求

※压力可达6.7×10-2Pa

※单相AC220V供电,无须外接三相电



6. 产品保修及售后服务

6.1 对客户方操作人员免费进行培训。

6.2 国内客户安装、调试、验收、培训及技术服务均为免费在用户方现场对操作人员进行培训。(国外客户可协商解决)

6.3正常使用,经本公司售后服务部技术人员确认属工艺或材质缺陷引起的故障,且未经拆修,仪器主机自验收合格之日起保修壹年。

6.4产品终身维修(客户必须有填写详细、真实的有效购买凭证和保修卡等)。

6.5免费提供软件升级。

6.6提供有效的技术服务,在接到用户故障信息后,2小时内响应,如有需要,48小时内派人上门维修和排除故障。
